       近年來，隨著經濟與技術的發展，人們在建筑形式上的審美要求不斷提升，各類復雜造型建筑體應運而生。其中建筑幕墻鋁單板在幕墻中大量用于復雜異形的表現，需要采集現場實地數據信息，結合設計方案與加工工藝深化落地。這一形勢發展使得可靠且高效的測量手段顯得尤為重要。

       重慶新西亞鋁業集團總結長期以來的項目實踐經驗，結合測量行業與裝備制造的前沿科學技術，提出運用無人機貼近攝影測量技術于鋁幕墻行業的方案。

貼近攝影測量

       貼近攝影測量是航測科學發展形成的一個新興子類學科，其基于現階段我國領先的無人機技術所帶來的平臺優勢，并結合計算機圖形科學和測量控制學技術，可利用攝影影像在計算機端進行較高精度逆向建模。相比于現有的測量手段，其具有高自由度、高性價比和高效率，且精度可控的優勢。

       我司鋁科技事業部自2024年以來，投入精力與物力對這一技術在幕墻領域的運用可行性開展探索研究，經過多次實測案例的經驗與技術總結，開創性地將這一技術運用于幕墻結構主體測量復核中，為幕墻裝飾項目落地施工與后續鋁板材料加工制造提供了可靠且高效的實測信息保障。

項目運用案例

       2024年末，我司鋁科技事業部將這一技術正式運用到實際項目中，并結合激光全站儀測量數據比對驗證精度，最終實現了較高精度地還原現場主體結構信息，并為后續現場施工與材料組織提供了極大的助力。

       本項目為某市城區重建跨河大橋，橋上部主體鋼結構需全部使用鋁單板包裹裝飾，同時建設單位要求務必在春節前完成全部裝飾安裝工作，迎接返鄉高峰期人員的到來。我司在承接這一任務時橋梁鋼結構主體還未施工完成，需要在測量深化階段同步龍骨施工與材料制作。

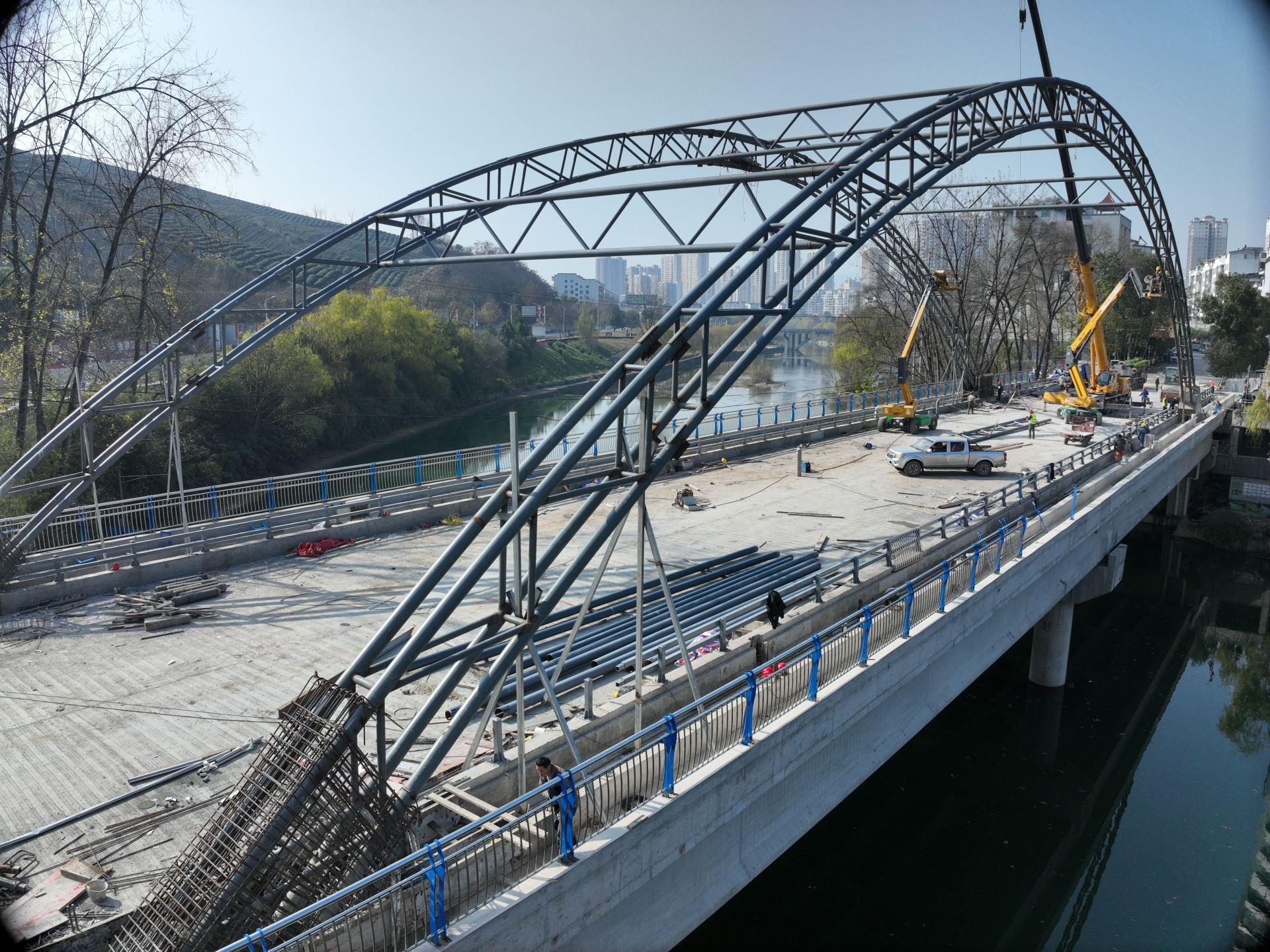

圖1，還在吊裝施工中的現場橋體鋼結構

       由于項目任務時間緊急，為了避免測量過程中的遺漏等原因造成的返工，我們采取了激光全站儀測量鋼拱輪廓，選取其中部分點位作為控制點來開展貼近攝影測量。從前期布置坐標系控制點，到后續完成無人機自主拍攝，整個工作流程僅耗時一天，共獲取近百個測量點和1700多張攝影圖像。

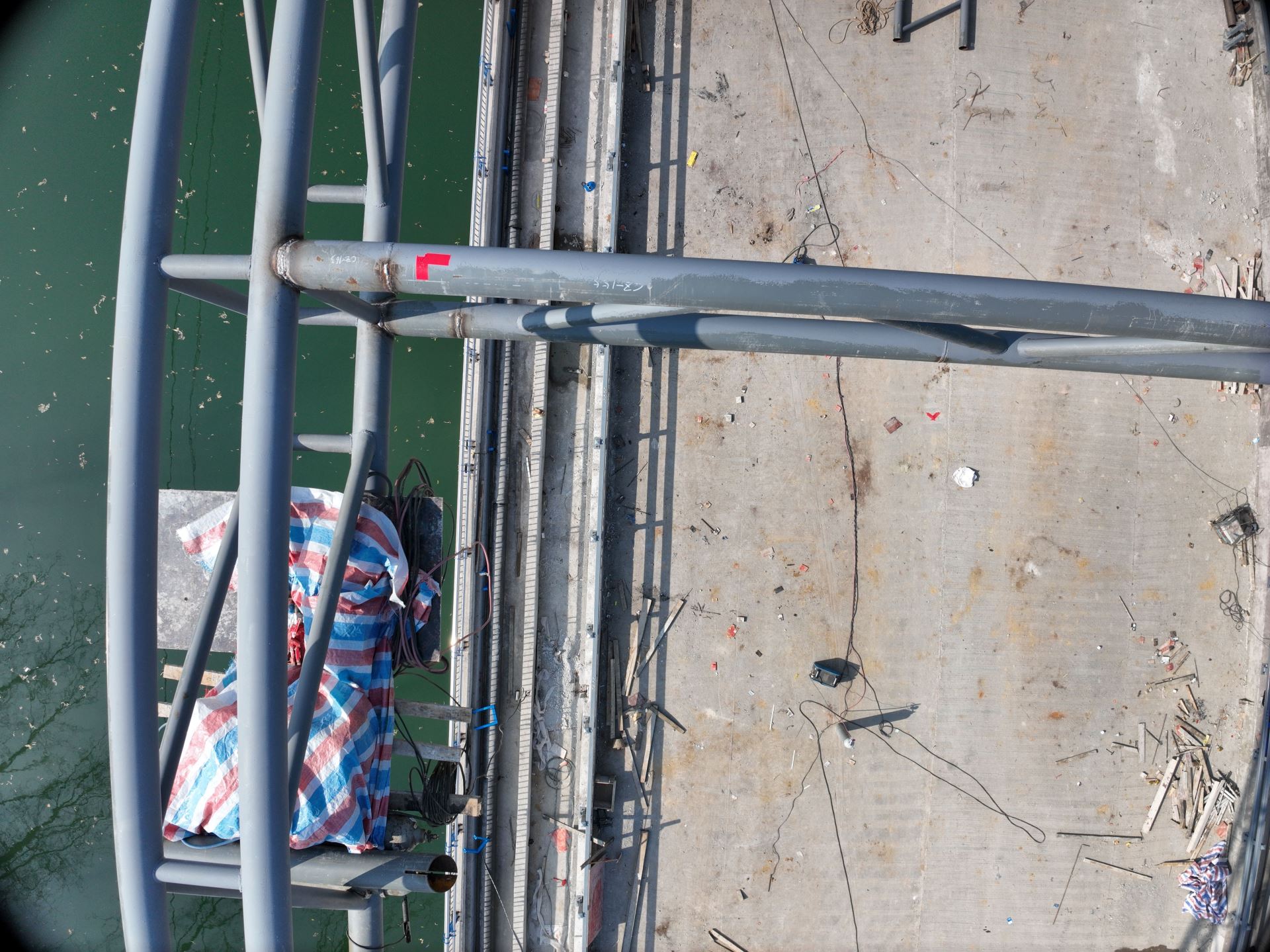

圖2，測量過程中布設的控制點標志

       在取得相關測量信息后，通過專業的數據處理軟件，將全站儀測量坐標系與攝影圖像生成的逆向模型整合到一個模型中，用以計算驗證成果模型測量精度。

圖3，逆向模型與控制點

       經過軟件自動計算得出的數據，攝影測量生成的模型與全站儀測量控制點之間最大誤差不到0.015米，用于前期龍骨和面板放樣深化完全可行。

圖4，各控制點與全站儀測量數據偏差

       在獲取了可靠現場實景三維模型后，我們又將其轉換為點云模型導入專業的幕墻建模軟件，開展進一步的深化工作。期間通過直觀的三維模型，發現了因場地限制導致的鋼結構制作偏差，根據鋼結構實際形變調整了原設計方案斷面尺寸，并給現場反饋了具體的龍骨制作與控制信息。

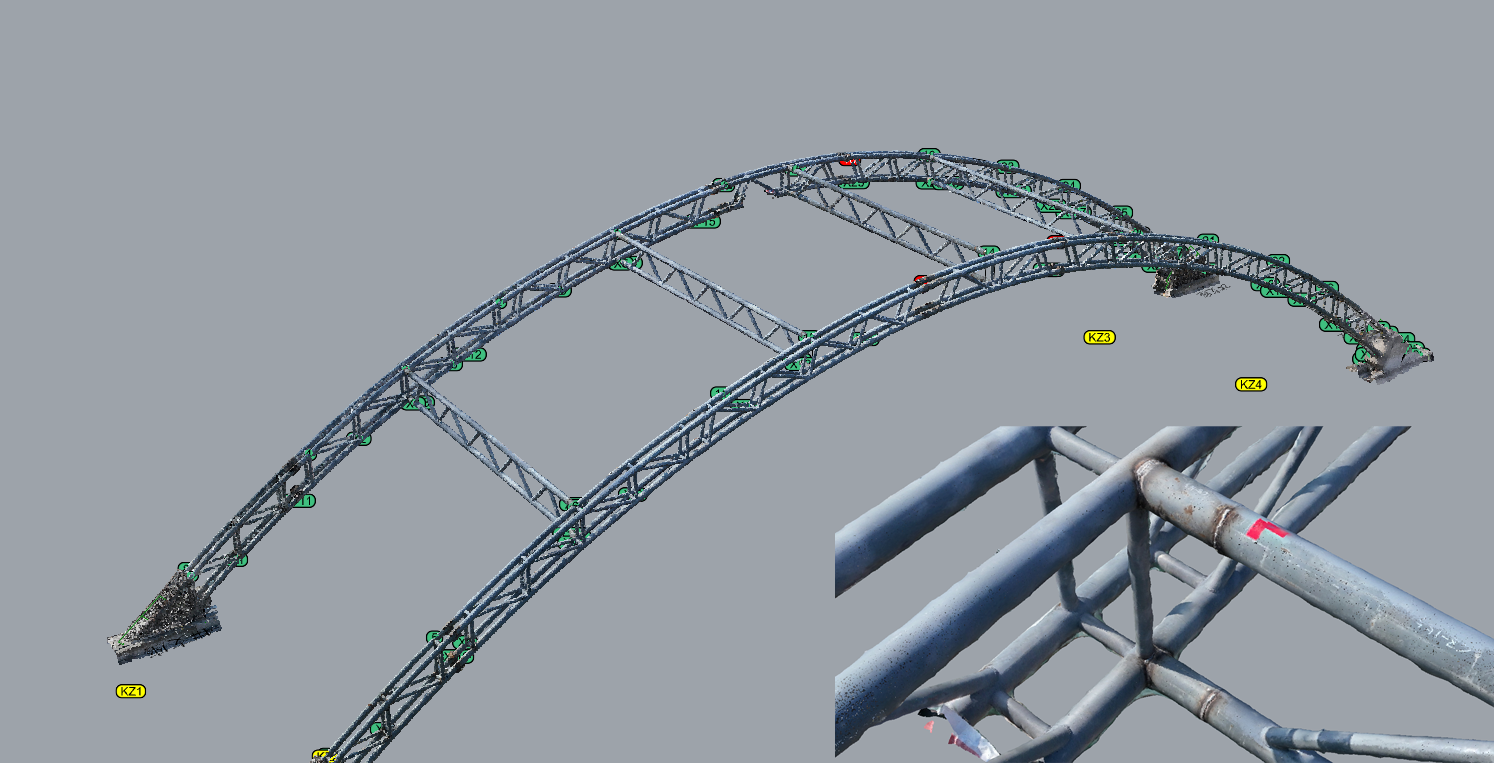

圖5，點云模型及其細節

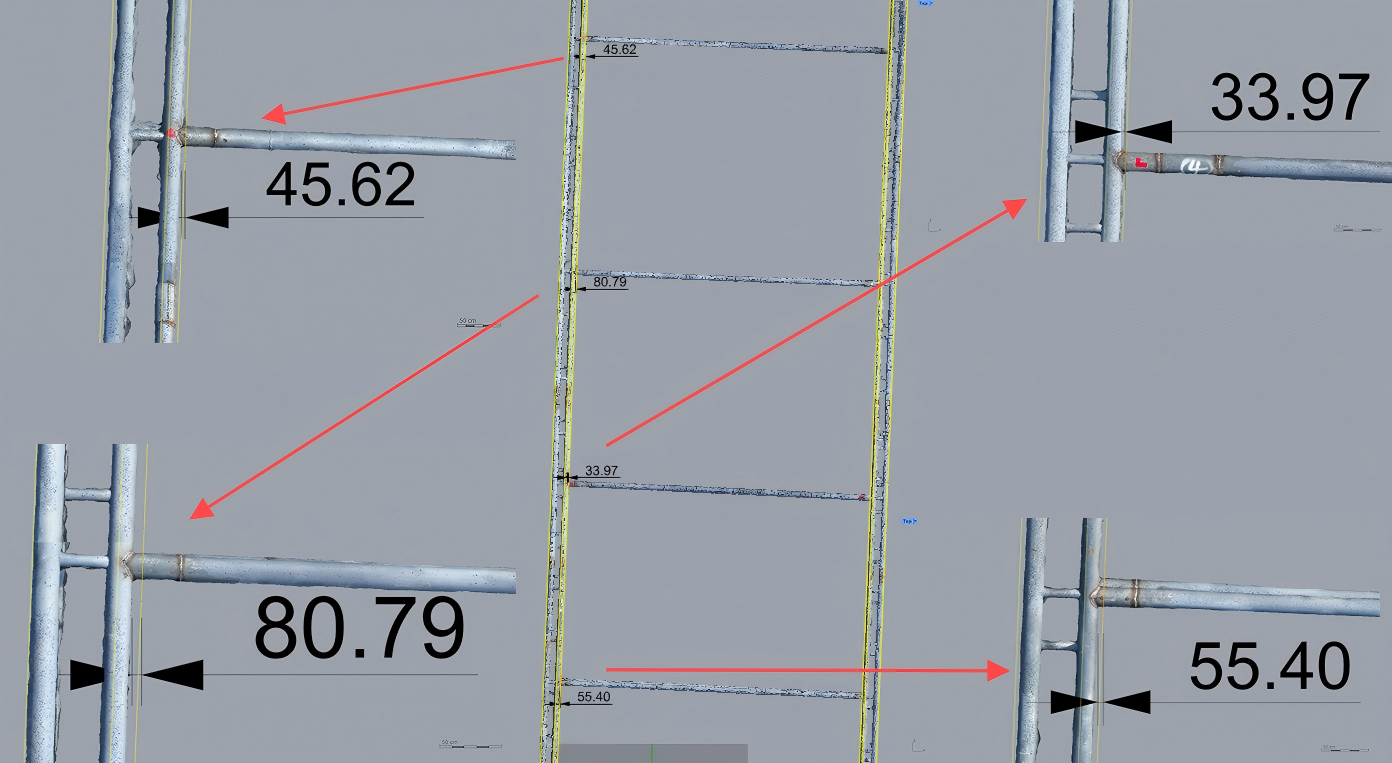

圖6，鋼結構垂度與直線偏差

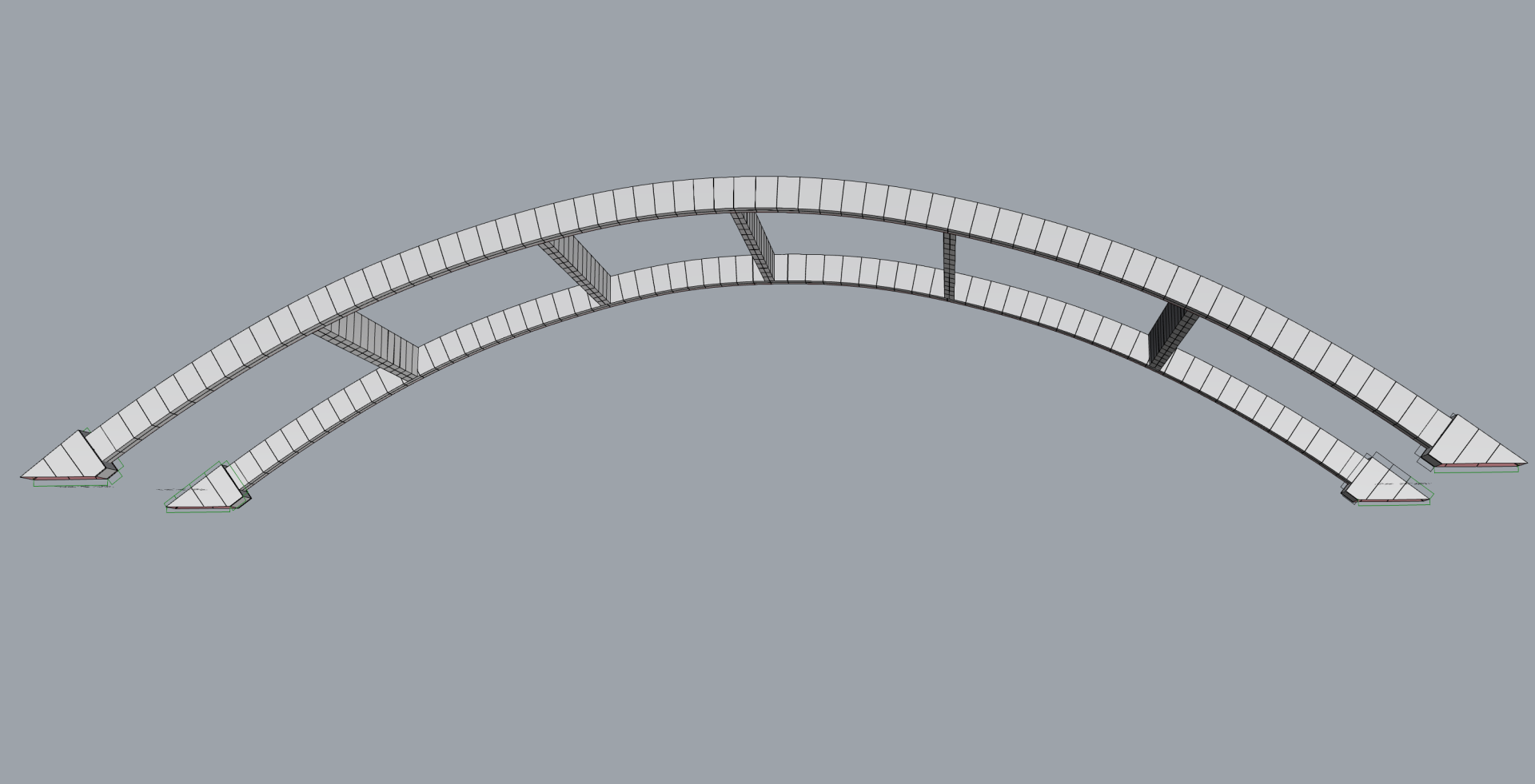

圖7，深化模型

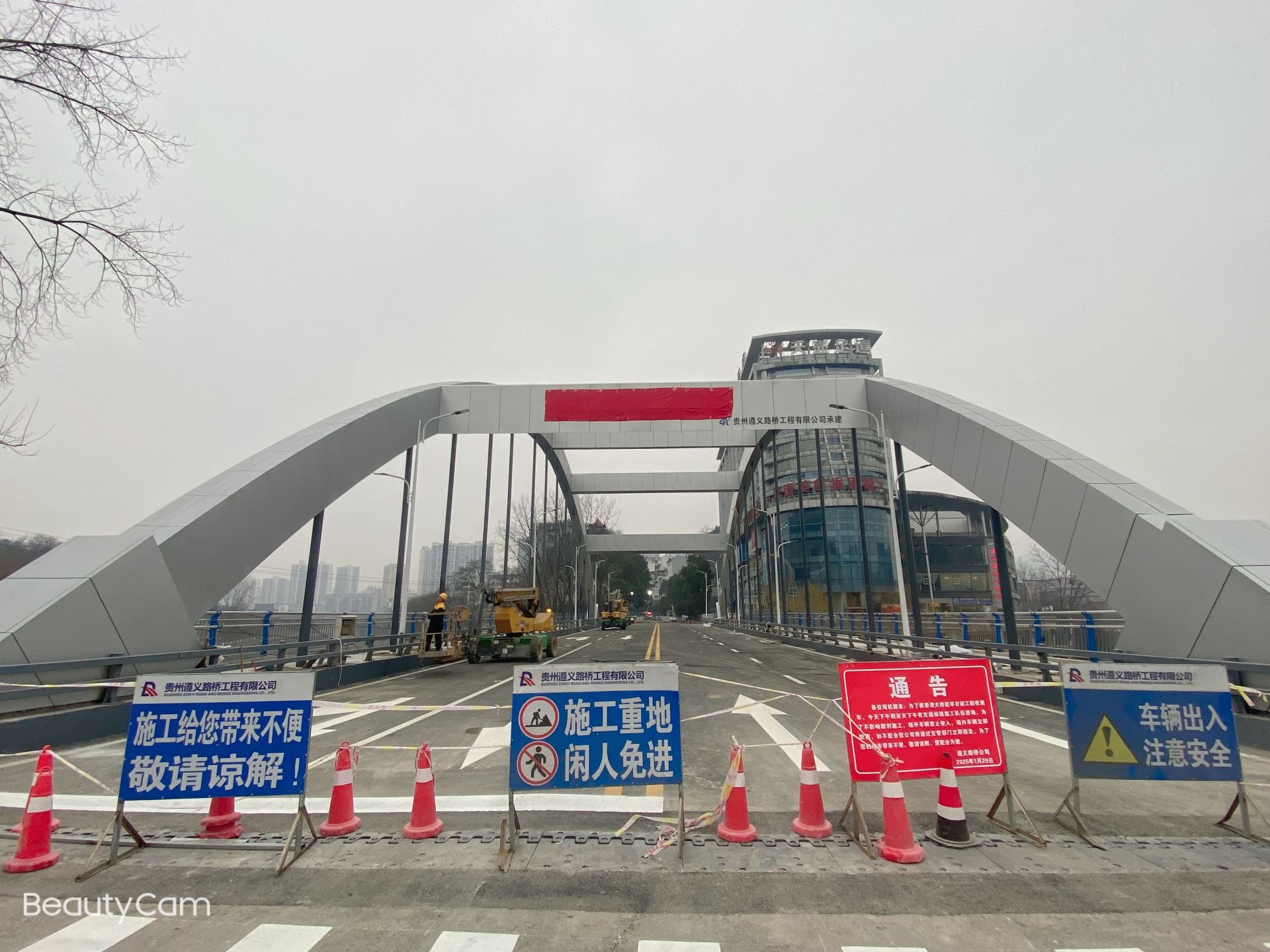

圖8，現場完工

總結

       經過這個項目的實踐運用，進一步證明了貼近攝影測量完全可以運用在異形幕墻項目的前期結構基礎測量復測，直觀地獲取現場實際情況與設計方案偏差，給后續的生產活動提供準確的參照依據。將這一技術與BIM工作流相結合，打通模型與實地信息的鏈接方法，更能夠高效地助推幕墻行業的智能制造。

       創新利用無人機成像技術獲取建模數據，是項目實施中的重要實踐，對于推動集團公司的信息化、數字化和智能化建設具有重要的指導意義。未來，我們將進一步挖掘無人機成像技術的智能化潛力，使其在鋁幕墻板項目的測量與設計工作中發揮更大作用。同時，持續推動集團公司的技術創新工作提檔升級，讓智能化技術為“客戶至上、精準服務”的服務理念賦能增效，創造更多價值。
